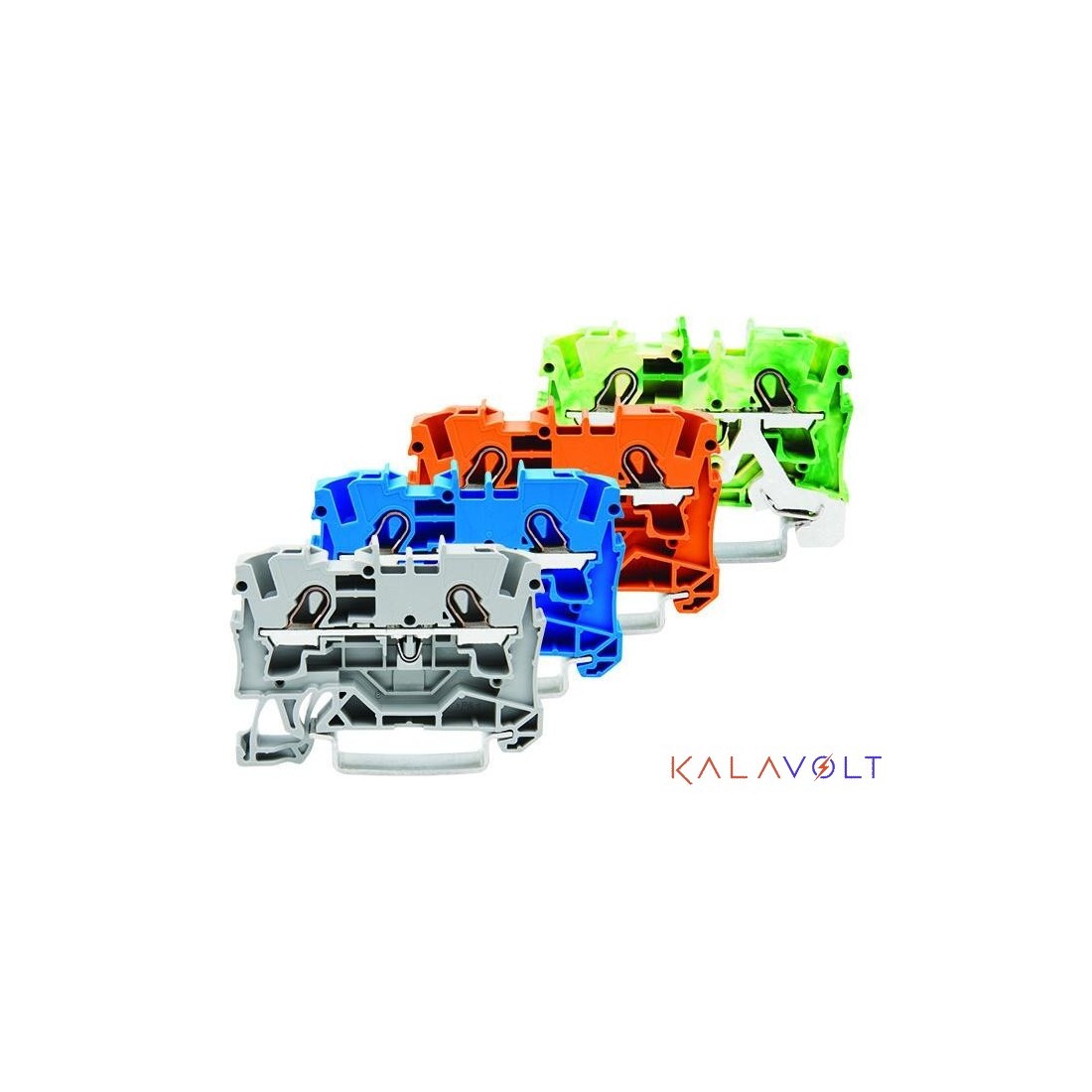

ترمینال فشاری 4 وگو سری TOPJOB

ترمینال فشاری واگو (1201-2004) ساخت آلمان است و از کیفیت بسیار مطلوب برخوردار است. از اتصال سریع و آسان به صورت فشاری بهره می‌برد و ایمنی فوق العاده بالا از نظر استحکام اتصال را دارا است. دارای تاییدیه Ex e II است و کاملاً قابل اطمینان (ضد لرزش و شوک) می‌باشد. از انواع سیم تا مقطع 6mm² بدون سر سیم و تا مقطع 4mm² با سر سیم پشتیبانی می‌کند. بر اساس تاییدیه UL و CSA قابلیت تحمل جریان تا 30 آمپر و ولتاژ تا 600 ولت را دارا است. دارای ابعاد کوچک است که منجر به صرفه‌جویی در فضا و هزینه می‌شود. از قابلیت لیبل‌گذاری از کناره‌ها و وسط برخوردار است. دارای عمر بسیار بالا است و به تعمیر و نگهداری نیازی ندارد.

لطفاً برای اطلاع از قیمت و موجودی، قبل از خرید با شماره‌‌ 09124582215 تماس حاصل فرمایید یا در واتساپ پیام دهید.

ترمینال WAGO با اتصال فنری:

ترمینال‌های فنری واگو دارای رنج کامل هستند و نیازهای تمامی صنایع را پوشش می‌دهند. به عبارت دیگر هیچ کاربردی در صنعت نیست که این ترمینال‌ها آن را پوشش ندهند. شرکت آلمانی WAGO اولین سازنده ترمینال‌های با اتصال فنری در دنیا است و بیش از هفتاد سال است که به تولید ترمینال‌های ریلی می‌پردازد. ترمینال‌های واگو دارای کیفیت ساخت و سطح ایمنی بسیار بالا و فراتر از محدوده استانداردهای صنعتی هستند. امروزه تکنولوژی اتصال فنری کاملاً در صنعت اثبات شده است. این اتصال، سریع، ضد لرزش، ضد شوک و بدون نیاز به تعمیر و نگهداری است. استفاده از این ترمینال‌ها تا درصد قابل توجهی منجر به صرفه‌جویی در زمان و هزینه می‌شود چرا که کاهش زمان سیم‌کشی، راه اندازی سریعتر پروژه و حذف هزینه‌های خدمات به دلیل اتصالات بدون نیاز به تعمیر و نگهداری را به همراه دارد. با استفاده از این ترمینال‌ها دیگر نیازی به سر سیم و آچار پرس نیست و سیم‌ها می‌توانند مستقیماً وارد ترمینال شوند.

نکته‌ای که باید به آن توجه داشت این است که ترمینال‌های واگو دارای قابلیت گرفتن سیم به اندازه یک سایز بالاتر از سایز نامی خود هستند و این موضوع در تمامی دیتاشیت‌ها بیان شده است. این بدین معنی است که در صورتیکه سیم وایر شو نداشته باشد، ترمینال می‌تواند سیم با یک سایز بزرگتر از سایز نامی خودش را را بپذیرد. برای مثال اگر ترمینال واگو سایز 6 است، می‌تواند سیم سایز 10 را بدون سر سیم قبول کند.

ترمینال سری TOPJOB:

از میان ترمینال‌های فنری واگو، ترمینال‌های سری TOPJOB جزو پر مصرفترین و پرکاربردترین‌ها به حساب می‌آیند. هدف اصلی شرکت WAGO از طراحی آنها بیشتر استفاده در تابلوهای کنترل است و با توجه به اینکه تنوع سیگنال‌ها در این تابلوها زیاد است، جهت تفکیک مناسب آنها، شرکت WAGO با تنوع در ساختار و سایز برای هر کاربردی راه حل مناسبش را ارائه داده است. این ترمینال‌ها در سایزهای 1 الی 16 با اتصال فنری Push-in CAGE CLAMP طراحی می‌شوند. در حال حاضر این ترمینال‌ها به سه صورت دسته‌دار، شستی‌دار و شکاف‌دار تولید می‌شوند. در حالت دسته دار انواع مختلف هادی را می‌توان به آسانی و به صورت مستقیم با دست وارد و خارج ترمینال کرد. در حالت شستی‌دار از هر ابزار مناسبی می‌توان برای باز کردن گیره اتصال از طریق فشار دادن شستی استفاده کرد و در حالت شکاف دار تا زمانی که هادی سیم درون گیره اتصال قرار داده شود ابزار مربوطه داخل شکاف می‌ماند. از مزیت‌های دیگر این ترمینال‌ها می‌توان به شماره یا علامت گذاری سریع و برخورداری از طیف وسیعی از جامپرها اشاره کرد.

اتصال Push-in CAGE CLAMP:

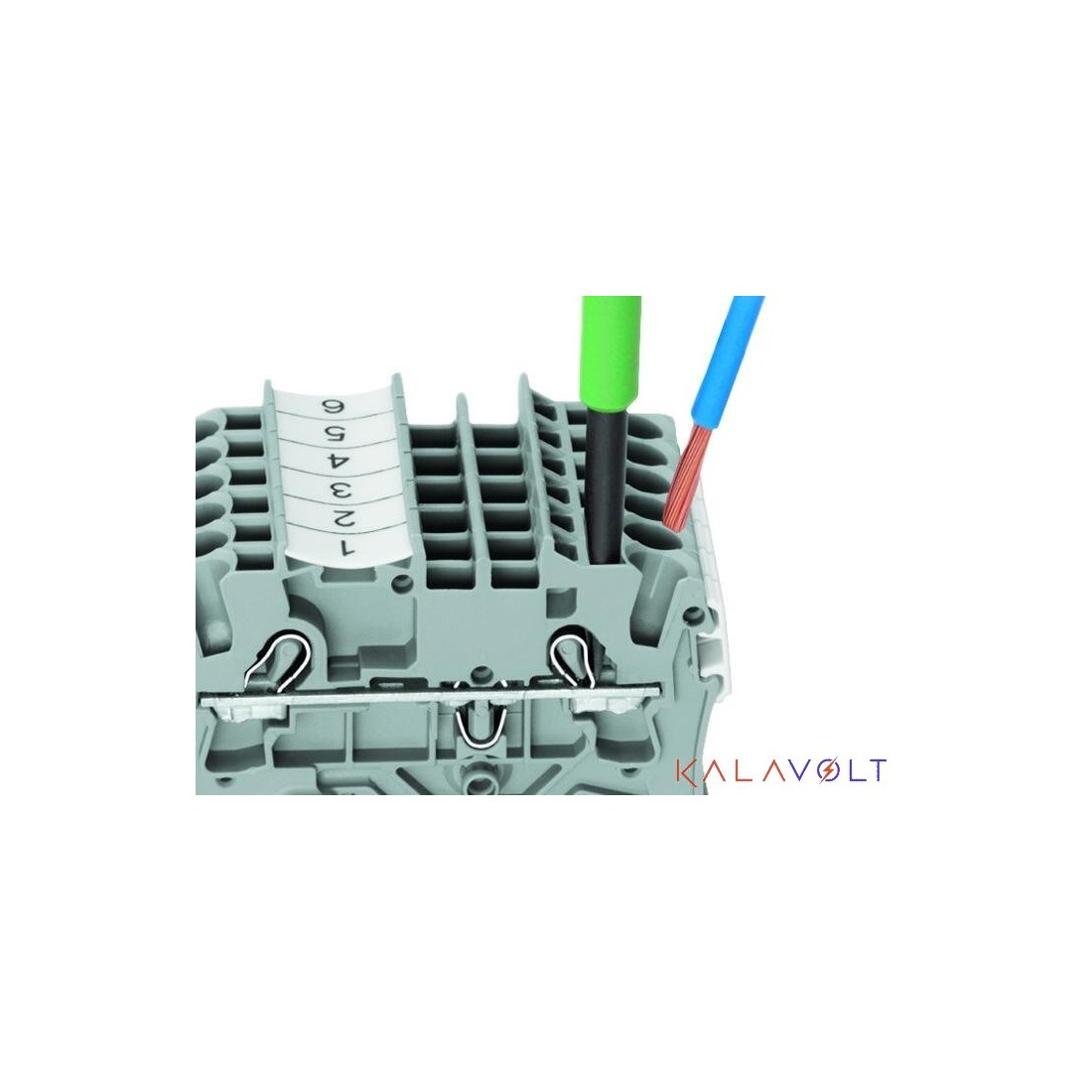

اتصال کیج کلمپ فشاری یک اتصال استاندارد و متداول در حوزه ترمینال‌های فنری در دنیا می‌باشد و قابلیت اتصال سیمهای گوناگون (افشان، مفتولی و وایر شو پرس شده) را دارد. این اتصال دارای یک مزیت اضافی است و آن این است که برای وارد کردن سیمهای مفتولی و دارای سر سیم نیازی به ابزار نیست. نحوه کار با ابزار بدین صورت است که ابتدا با استفاده از ابزار، گیره اتصال باز و سپس سیم داخل شکاف ترمینال قرار داده می‌شود یا از آن بیرون آورده می‌شود و سپس ابزار بیرون کشیده شده و گیره رها می‌شود.

متریال گیره فنری (سیم گیر):

تکنولوژی اتصال فنری واگو مبتنی بر استفاده از اتصالات فنری ساخته شده از فولادهای کروم نیکل با استحکام و آلیاژ بالا است. چندین دهه تجربه به عنوان مخترع تکنولوژی اتصال فنری، شرکت واگو را قادر ساخته است تا از ترکیبی منحصر به فرد برای مهار نیروهای وارده به اتصالات در حداقل فضای نصب با حفظ هدایت الکتریکی و استحکام اتصال استفاده کند. علاوه بر این، فولادهای مورد استفاده واگو، مقاومت خورندگی بالایی در برابر هوای گوگردی و دریا دارند. در صورت استفاده صحیح، خطر خوردگی در اثر تماس با مواد مسی وجود ندارد.

جزئیات ترمینال فنری واگو (1201-2004):

ترمینال فشاری واگو (1201-2004) یک ترمینال فنری با اتصال Push-in CAGE CLAMP و از سری TOPJOB می‌باشد. بر طبق استاندارد IEC/EN دارای ولتاژ نامی 800 ولت و جریان مجاز 41 آمپر می‌باشد. در رنگ‌ خاکستری و بسته‌های 50 تایی تولید می‌شود. عایق آن از مواد پلی‌آمید درجه یک ساخته شده است. دارای گیره‌های فنری از فولاد کروم نیکل آلیاژ بالا می‌باشد. سیم‌بندی آن از جلو می‌باشد، یعنی هنگامی که بر روی ریل سوار می‌شود، محل وارد کردن سیمها در روبروی ما می‌شود. این امر باعث آسانتر و سریعتر شدن سیم بندی و کاهش اشتباه به جهت وارد کردن سیم در محل درست آن می‌شود. برای دانستن جزئیات بیشتر می‌توانید دیتاشیت ترمینال مربوطه را از بخش پیوستها دانلود نمایید.

رنگ
خاکستری
آلیاژ
استیل ضدزنگ
تعداد اسلات‌های جامپر
2
نوع سیم‌بندی
سیم‌بندی از جلو
وزن
7.1 گرم
تعداد نقاط اتصال
2
نوع اتصال
PUSH IN CAGE CLAMP
میزان لخت شدن سیم ورودی/خروجی
11 الی 13 میلیمتر
تعداد هر بسته
50
کشور سازنده
آلمان
برند سازنده
WAGO
محل لیبل گذاری
کناره‌ها و وسط
پهنا - ارتفاع - عمق
32.9*52.3*6.2 میلی‌متر
شماره محصول
2004-1201
عایق
Polyamide 66
متریال هادی ورودی/خروجی
مس
ولتاژ نامی بر طبق IEC/EN
800V
جریان مجاز بر طبق IEC/EN
41A
متریال گیره فنری
فولاد کروم نیکل
